Equipamentos robustos para uso interno e externo, com alta capacidade e versatilidade de configuração
Pórtico Univiga
A linha de pórticos univiga Work PW 20 são equipamentos robustos, de alta capacidade de trabalho, podendo suportar até 20 toneladas e serem construídos com até 35 metros de vão.
Possuem diversas aplicações, podendo ser utilizados dentro de galpões ou áreas externas. Outras configurações podem ser estudadas conforme a necessidade do cliente.
Aplicações por Setor Industrial
O pórtico univiga é indicado para operações que não possuem estrutura predial adequada para receber uma ponte rolante, sendo amplamente utilizado em pátios industriais, áreas de armazenamento externas e galpões com estrutura leve.
Empresas de construção e montagem de estruturas metálicas utilizam o pórtico univiga para movimentação de materiais em canteiros de obra, aproveitando sua capacidade de instalação sem depender de reforços na edificação. Também é aplicado em operações de logística que precisam de elevação de cargas em áreas externas de carga e descarga.
Guia de Seleção: Pórtico ou Ponte Rolante?
O pórtico univiga é a escolha adequada quando a operação exige elevação de cargas de até 20 toneladas em áreas sem estrutura predial de apoio, com vão de até 20 metros e balanço de até 8 metros. Se a estrutura do local já possui vigas ou colunas capazes de sustentar uma ponte rolante, esse costuma ser um investimento mais econômico.
Já em pátios, áreas externas ou galpões sem estrutura adequada, o pórtico univiga elimina a necessidade de reforços estruturais na edificação. Avalie também se a operação exige deslocamento ao longo de uma área extensa (versão móvel) ou apenas a cobertura de um ponto fixo (versão estacionária).
Processo de Instalação
A instalação do pórtico univiga inclui a preparação da base e dos trilhos onde as pernas de apoio se deslocarão, sendo necessário avaliar o tipo de solo ou piso do local. Nossa equipe realiza o levantamento técnico considerando as condições do terreno, especialmente em instalações externas, onde fatores como drenagem e nivelamento do piso impactam diretamente a estabilidade do equipamento.
A montagem é seguida de testes de carga e verificação dos dispositivos de segurança antes da entrega.
Garantia e Suporte Pós-Venda
O pórtico univiga conta com garantia contra defeitos de fabricação, e por operar frequentemente em ambientes externos, recomendamos atenção especial à manutenção do tratamento anticorrosivo da estrutura e dos componentes elétricos ao longo da vida útil do equipamento.
Nossa equipe técnica orienta sobre a periodicidade de inspeção adequada às condições ambientais de cada instalação.

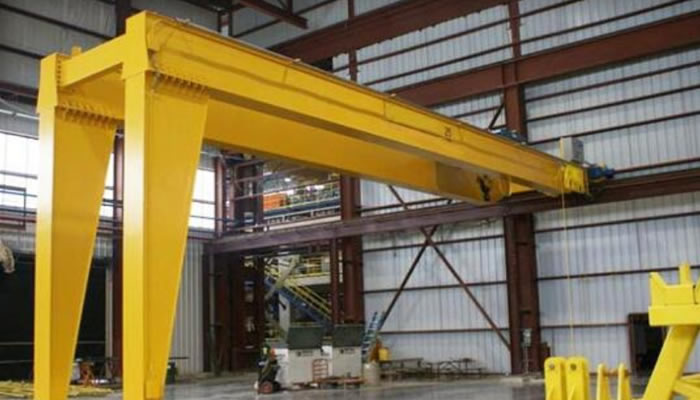

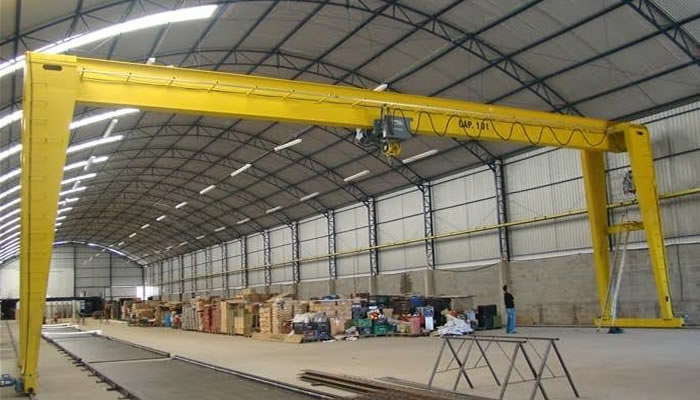

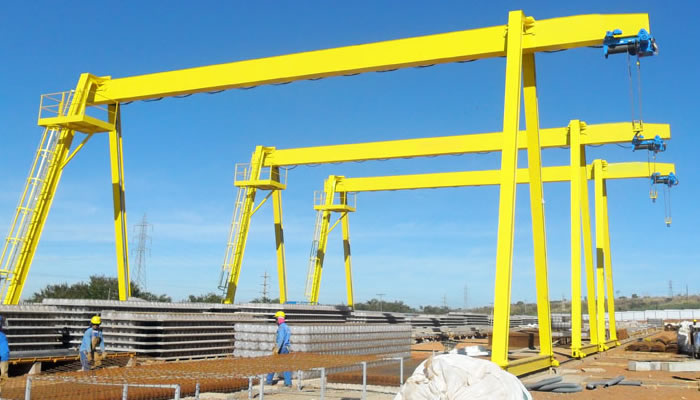

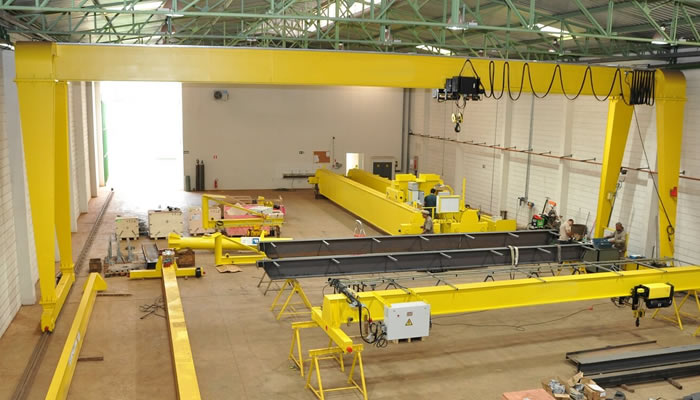

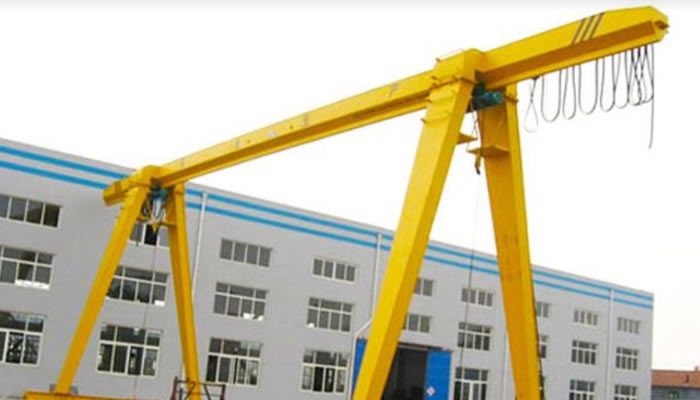

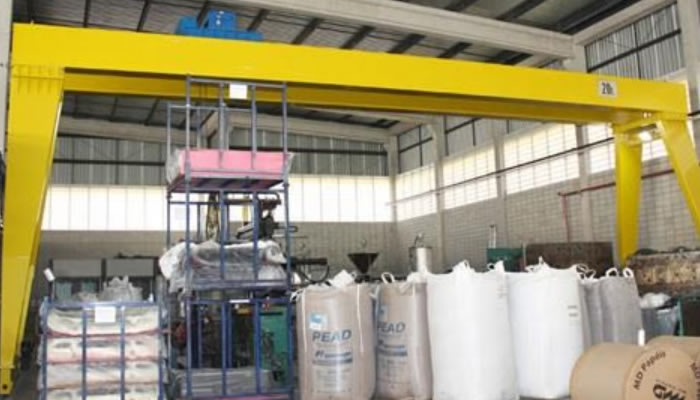

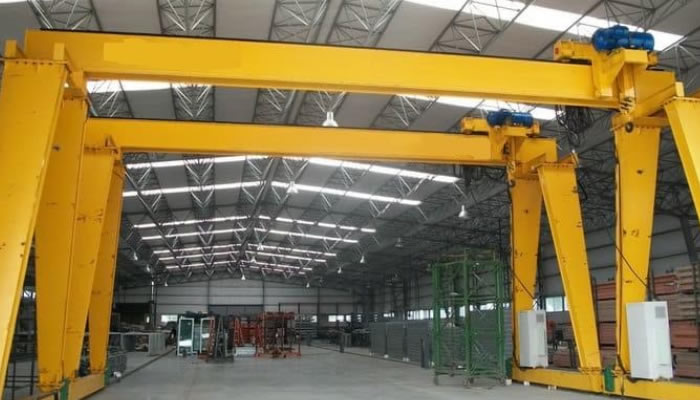

Galeria de Imagens
Perguntas Frequentes
Tire suas dúvidas sobre Pórtico Univiga
01 O que é um pórtico univiga?
O pórtico univiga é uma estrutura metálica autoportante composta por uma viga principal, sustentada por duas pernas de apoio que se apoiam diretamente no piso, ao invés de trilhos fixados nas paredes ou colunas da edificação, como ocorre nas pontes rolantes. Sobre a viga desloca-se uma talha elétrica de cabo de aço, responsável pelos movimentos de elevação e direção da carga, enquanto toda a estrutura do pórtico se movimenta longitudinalmente sobre trilhos instalados no piso. Essa configuração torna o pórtico univiga indicado para ambientes que não possuem estrutura predial adequada para receber uma ponte rolante, ou para operações ao ar livre, como pátios e áreas de armazenamento externas. Na linha Work PW 20 da Metal Fort, o equipamento suporta até 20 toneladas, com vão de até 20 metros, balanço de até 8 metros e altura de elevação de até 8 metros através da talha elétrica.
02 Qual a diferença entre pórtico e ponte rolante?
A principal diferença está na forma de apoio da estrutura. A ponte rolante se apoia em trilhos fixados nas paredes, colunas ou vigas de sustentação já existentes na edificação, aproveitando a estrutura predial como suporte. O pórtico, por sua vez, possui suas próprias pernas de apoio, que se movimentam sobre trilhos instalados diretamente no piso, dispensando qualquer estrutura predial de suporte. Essa característica torna o pórtico a opção ideal para galpões sem estrutura adequada nas paredes ou colunas, para áreas externas como pátios e estaleiros, ou para operações onde não é viável realizar reforços estruturais na edificação existente. Já a ponte rolante costuma ser mais vantajosa em galpões já preparados para recebê-la, pois ocupa menos espaço no piso e não exige a instalação de trilhos e bases no solo. A escolha entre os dois equipamentos depende da estrutura disponível e das características específicas de cada operação.
03 O Pórtico Univiga pode ser usado ao ar livre?
Sim. Os pórticos univiga fabricados pela Metal Fort Metalúrgica podem ser utilizados em áreas externas, como pátios, estaleiros e áreas de armazenamento a céu aberto, sendo essa, inclusive, uma das principais vantagens desse tipo de equipamento em relação à ponte rolante. Para operação em ambiente externo, é necessário aplicar tratamento anticorrosivo adequado na estrutura metálica e utilizar componentes elétricos com grau de proteção compatível com a exposição à chuva, umidade e variações climáticas. Esses detalhes são avaliados durante o dimensionamento do projeto, junto com informações como o tipo de solo ou base onde os trilhos serão instalados e a existência de ambiente agressivo, como proximidade ao mar ou exposição a produtos químicos. Ao informar essas condições no momento da solicitação de orçamento, garantimos que o pórtico seja projetado com a durabilidade e a proteção adequadas para o ambiente de instalação.
04 O pórtico univiga é fixo ou pode ser movido?
O pórtico univiga se movimenta sobre trilhos instalados no piso, o que permite a translação do equipamento ao longo de toda a extensão da área de trabalho, cobrindo uma faixa retangular definida pelo vão da viga e pelo comprimento dos trilhos. Esse deslocamento é feito por motores elétricos instalados nas pernas de apoio, com velocidades de translação que variam conforme a configuração escolhida no projeto. Além da versão móvel, também é possível fabricar o pórtico em versão estacionária, fixado em um ponto específico, quando a operação exige apenas a cobertura da área correspondente ao vão da viga, sem necessidade de deslocamento longitudinal. A escolha entre a versão móvel e a estacionária depende do layout da operação: processos que envolvem carga e descarga em diferentes pontos de um pátio ou galpão se beneficiam da versão móvel, enquanto operações fixas podem utilizar a versão estacionária.
05 Como solicitar orçamento para o Pórtico Univiga?
Para solicitar um orçamento do Pórtico Univiga, entre em contato com a Metal Fort Metalúrgica pelo WhatsApp, telefone ou formulário de contato do site, informando a capacidade de carga necessária, o vão e o balanço pretendidos, além de detalhes sobre o local de instalação, como tipo de piso, presença de trilhos existentes e se a operação ocorrerá em ambiente interno ou externo. Com essas informações, nossa equipe técnica realiza o dimensionamento estrutural do equipamento, considerando também a necessidade de caminho de rolamento, vigas de apoio e eletrificação longitudinal, quando aplicável. Após a análise técnica, enviamos uma proposta personalizada com as especificações do equipamento, prazo de fabricação e montagem, e condições de pagamento, incluindo a possibilidade de financiamento facilitado via Cartão BNDES para empresas que desejam investir sem comprometer o capital de giro.
