Máxima capacidade de carga em grandes vãos, com precisão e segurança para operações industriais pesadas
Pórtico Dupla Viga
O Pórtico Dupla Viga é a solução para operações que exigem o máximo em capacidade de carga, com estrutura de duas vigas que permite suportar até 350 toneladas.
Indicado para estaleiros, siderúrgicas, fabricação de estruturas metálicas e qualquer ambiente que demande elevação e translação de cargas de grande porte.
Aplicações por Setor Industrial
O pórtico dupla viga atende operações de grande porte que não possuem estrutura predial para receber uma ponte rolante convencional, sendo comum em estaleiros, pátios de siderúrgicas e áreas de fabricação de estruturas metálicas de grande dimensão.
Sua capacidade de até 350 toneladas o torna adequado para movimentação de cargas pesadas em ambientes externos ou em galpões sem estrutura de apoio adequada, complementando a ponte dupla viga em operações que exigem mobilidade em áreas mais amplas ou sem reforço predial.
Guia de Seleção
A escolha do pórtico dupla viga é indicada quando a operação exige cargas superiores a 20 toneladas — podendo chegar a 350 toneladas — em locais sem estrutura predial de apoio. Avalie o vão necessário (até 35 metros), o balanço (até 15 metros) e a altura de elevação (até 60 metros) para confirmar que o equipamento atende à operação.
A classificação 5M da NBR 8400 indica dimensionamento para uso intensivo, adequado a operações contínuas de grande porte.
Processo de Instalação
A instalação do pórtico dupla viga demanda planejamento estrutural detalhado da base e dos trilhos, considerando as condições do solo e a carga máxima de trabalho do equipamento. Nossa equipe técnica realiza o levantamento completo antes da fabricação, incluindo avaliação de eletrificação longitudinal quando necessário, e acompanha a montagem com testes de carga proporcionais à capacidade nominal do equipamento.
Em instalações externas, como pátios de siderúrgicas e estaleiros, o levantamento também considera a exposição a agentes corrosivos e a necessidade de tratamento anticorrosivo reforçado na estrutura metálica e nos componentes elétricos, garantindo durabilidade mesmo em ambientes agressivos.
Garantia e Suporte Pós-Venda
Devido ao porte e ao regime de uso intensivo típico das operações que utilizam o pórtico dupla viga, recomendamos um programa de manutenção preventiva rigoroso, alinhado à classificação 5M da NBR 8400. A garantia contra defeitos de fabricação é detalhada na proposta comercial, e nossa equipe técnica oferece suporte para estruturar o plano de manutenção adequado ao regime de operação de cada cliente.
Para operações que já possuem equipe própria de manutenção, oferecemos orientação técnica sobre os pontos críticos de inspeção do equipamento — carro guincho, trilhos, estrutura das vigas e sistema elétrico —, reduzindo o risco de paradas não planejadas em operações de grande porte, onde o custo de inatividade costuma ser elevado.

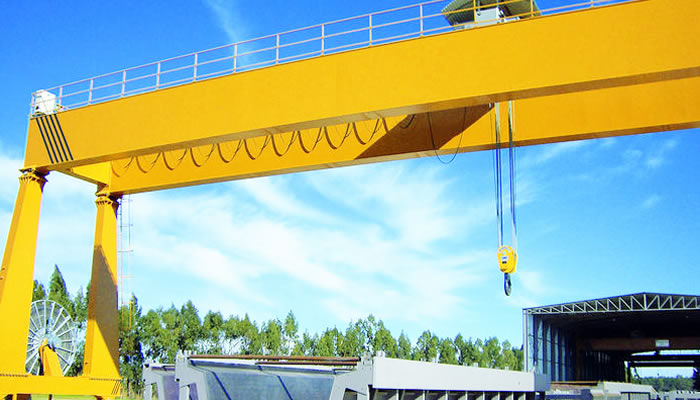

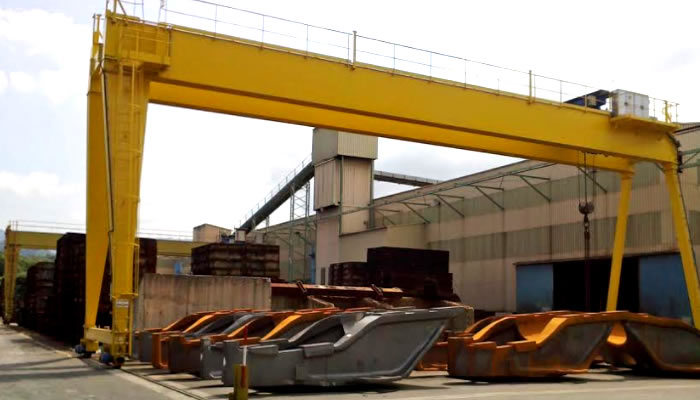

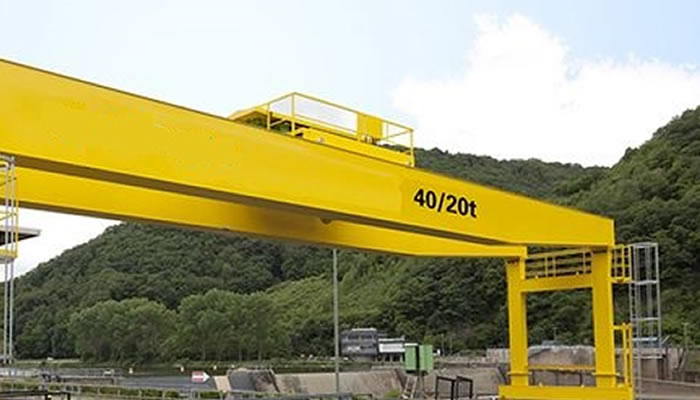

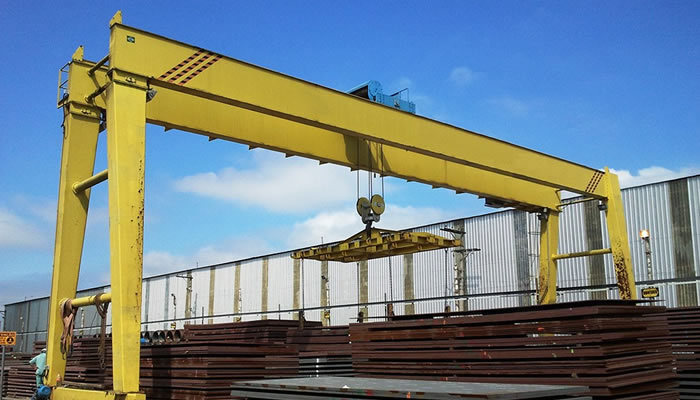

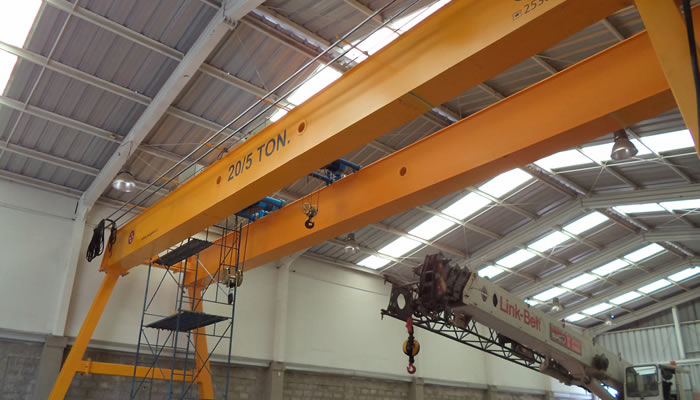

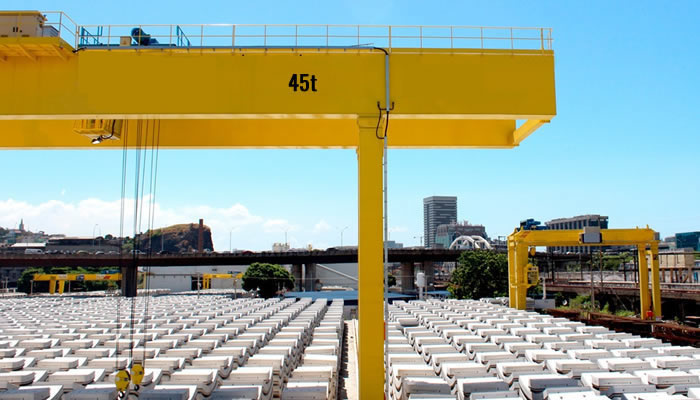

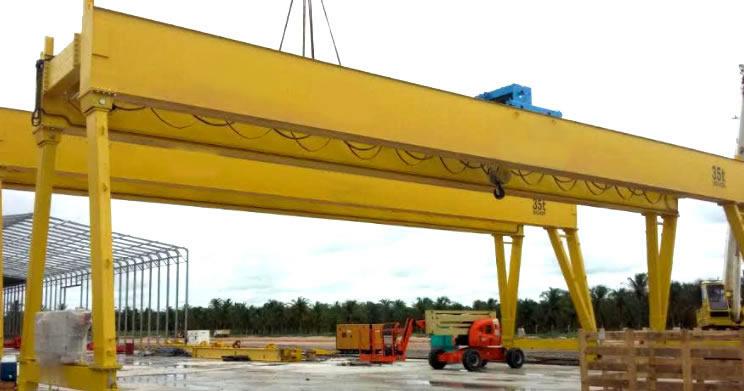

Galeria de Imagens
Perguntas Frequentes
Tire suas dúvidas sobre Pórtico Dupla Viga
01 O que é um pórtico dupla viga?
O pórtico dupla viga é uma estrutura metálica autoportante composta por duas vigas principais paralelas, sustentadas por pernas de apoio que se movimentam sobre trilhos instalados no piso. Sobre as duas vigas desloca-se um carro guincho, responsável pelos movimentos de elevação e direção da carga, enquanto toda a estrutura se movimenta longitudinalmente ao longo do vão. Essa configuração de duas vigas oferece maior estabilidade estrutural em comparação ao pórtico univiga, permitindo suportar cargas de até 350 toneladas, com vão de até 35 metros, balanço de até 15 metros e altura de elevação de até 60 metros. É a opção indicada para operações de grande porte que exigem, ao mesmo tempo, alta capacidade de carga e a flexibilidade de instalação em áreas sem estrutura predial adequada, como pátios industriais, estaleiros e siderúrgicas.
02 Qual a diferença entre pórtico univiga e dupla viga?
O pórtico univiga é composto por uma única viga principal e é indicado para operações de médio porte, suportando cargas de até 20 toneladas, com vão de até 20 metros e balanço de até 8 metros. O pórtico dupla viga, por sua vez, conta com duas vigas paralelas e um carro guincho, o que permite suportar cargas muito superiores - de até 350 toneladas - em vãos de até 35 metros, balanço de até 15 metros e altura de elevação de até 60 metros. Essa diferença estrutural reflete diretamente no tipo de operação para a qual cada modelo é indicado: o pórtico univiga atende bem operações leves e médias em galpões e pátios, enquanto o pórtico dupla viga é reservado para cargas pesadas, típicas de siderúrgicas, estaleiros e fábricas de estruturas metálicas de grande porte. A definição do modelo ideal depende do dimensionamento técnico realizado pela nossa equipe conforme a operação do cliente.
03 O Pórtico Dupla Viga pode operar em área externa?
Sim. Assim como o pórtico univiga, o pórtico dupla viga pode ser instalado e operado em ambientes externos, como pátios industriais, estaleiros e áreas de fabricação e armazenamento de estruturas metálicas a céu aberto. Para isso, é necessário aplicar tratamento anticorrosivo adequado em toda a estrutura metálica, além de utilizar componentes elétricos com grau de proteção compatível com a exposição a chuva, umidade e variações climáticas, especialmente em regiões costeiras ou com ambientes agressivos. Como se trata de um equipamento de grande porte, capaz de suportar até 350 toneladas, o dimensionamento da base e dos trilhos onde o pórtico se apoiará também precisa considerar as condições do solo local. Todos esses fatores são avaliados individualmente pela nossa equipe técnica durante a elaboração do projeto, garantindo durabilidade e segurança para operar continuamente em ambiente externo.
04 Qual a altura máxima de elevação do Pórtico Dupla Viga?
O Pórtico Dupla Viga fabricado pela Metal Fort Metalúrgica pode alcançar até 60 metros de altura de elevação, sendo adequado para as mais exigentes aplicações industriais, como movimentação de estruturas metálicas de grande porte, montagem de equipamentos pesados e operações em estaleiros e siderúrgicas. Essa capacidade é resultado do carro guincho de alta performance que se desloca sobre as duas vigas paralelas da estrutura, combinado a motores e redutores dimensionados para suportar cargas de até 350 toneladas com segurança. A velocidade de elevação do carro guincho pode ser configurada entre 0,5 e 12 metros por minuto, permitindo tanto movimentos rápidos de transporte quanto deslocamentos lentos e precisos, essenciais em operações que envolvem o posicionamento cuidadoso de peças pesadas e de grande dimensão. O dimensionamento exato da altura de elevação necessária é definido junto à nossa equipe técnica, de acordo com o projeto e o layout da instalação.
05 Como solicitar orçamento para o Pórtico Dupla Viga?
Para solicitar um orçamento do Pórtico Dupla Viga, entre em contato com a Metal Fort Metalúrgica pelo WhatsApp, telefone ou formulário de contato do site, informando a capacidade de carga necessária, o vão e o balanço pretendidos, além de detalhes sobre o local de instalação, como tipo de solo, presença de trilhos existentes e condições ambientais do local, como exposição a agentes corrosivos. Como se trata de um equipamento de grande porte, capaz de suportar até 350 toneladas, o dimensionamento é sempre realizado de forma individual pela nossa equipe técnica, que avalia os cálculos estruturais, as especificações do carro guincho e os requisitos elétricos do projeto. Após essa análise, enviamos uma proposta detalhada com as especificações técnicas do equipamento, prazo de fabricação, montagem e condições de pagamento, incluindo a possibilidade de financiamento via Cartão BNDES.
