Equipamento robusto para elevação e translação de cargas com alta precisão e segurança
Pontes Univiga
As pontes rolantes são equipamentos capazes de elevar e transladar cargas em geral. O equipamento movimenta-se sobre trilhos e na estrutura da ponte univiga, move-se uma talha elétrica, que realiza movimentos horizontais (direção) e verticais (elevação da carga).
Estes equipamentos podem ser aplicados em diversos processos como: carregamento e descarregamento de caminhões, movimentação de peças/máquinas, depósitos, dentre outros.
Aplicações por Setor Industrial
A ponte rolante univiga atende operações de médio porte em diversos setores industriais. Em armazéns e centros de distribuição, é utilizada para carga e descarga de caminhões, movimentação de paletes e organização de estoque, otimizando o fluxo logístico sem depender de empilhadeiras em toda a operação.
Em linhas de produção, apoia o deslocamento de peças e componentes entre estações de trabalho, reduzindo o tempo de ciclo e o esforço manual dos operadores. Fabricantes de máquinas e equipamentos também utilizam a ponte univiga para montagem e movimentação de subconjuntos durante o processo produtivo.
Embora não seja a opção indicada para os regimes mais pesados da siderurgia ou da mineração — onde a ponte dupla viga é mais adequada —, a univiga atende bem operações auxiliares dentro desses setores, como manutenção e apoio a oficinas internas. Sua capacidade de até 20 toneladas e vão de até 35 metros cobrem a grande maioria dos galpões industriais de médio porte no Brasil.
Guia de Seleção: A Ponte Univiga é a Ideal Para Você?
Para saber se a ponte univiga é a escolha certa, avalie três fatores principais: capacidade de carga, vão do galpão e altura de elevação necessária. Se sua operação movimenta cargas de até 20 toneladas, com vão de até 35 metros entre os pontos de apoio, a univiga costuma ser a opção mais econômica, já que utiliza uma única viga estrutural e uma talha elétrica compacta.
Se a operação exigir cargas superiores a 20 toneladas ou vãos maiores que 35 metros, é necessário avaliar a ponte dupla viga, que distribui melhor os esforços estruturais. Também é importante considerar o regime de uso: a univiga é classificada até o grupo 3M da NBR 8400, adequada para uso moderado, sem cargas constantemente próximas ao limite máximo.
Processo de Instalação e Prazo de Entrega
O processo de instalação da ponte univiga começa com o levantamento técnico da estrutura do galpão, avaliando se já existe caminho de rolamento (trilhos e vigas de apoio) ou se esses elementos precisam ser projetados junto com o equipamento. Em seguida, nossa equipe técnica realiza o dimensionamento final, considerando a estrutura do prédio, o tipo de piso e as condições ambientais do local.
A instalação é realizada por equipe especializada, com testes de carga e verificação de todos os dispositivos de segurança antes da entrega. O prazo total varia conforme a complexidade do projeto e a necessidade ou não de adequações estruturais no galpão, sendo detalhado na proposta comercial após o levantamento técnico inicial.
Garantia e Suporte Pós-Venda
Todos os equipamentos fabricados pela Metal Fort Metalúrgica contam com garantia contra defeitos de fabricação, com prazo detalhado na proposta comercial de cada projeto. Além da garantia, oferecemos suporte técnico pós-venda para dúvidas sobre operação, manutenção e eventuais ajustes do equipamento.
Recomendamos que a manutenção preventiva seja realizada periodicamente, conforme a classificação de uso da ponte univiga na NBR 8400, para preservar a garantia e a segurança da operação. Nossa equipe técnica está disponível para orientar sobre a periodicidade adequada, caso a empresa não possua equipe própria capacitada conforme a NR-12.

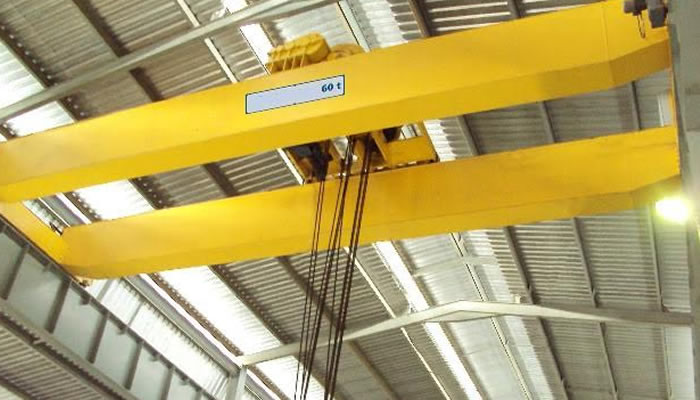

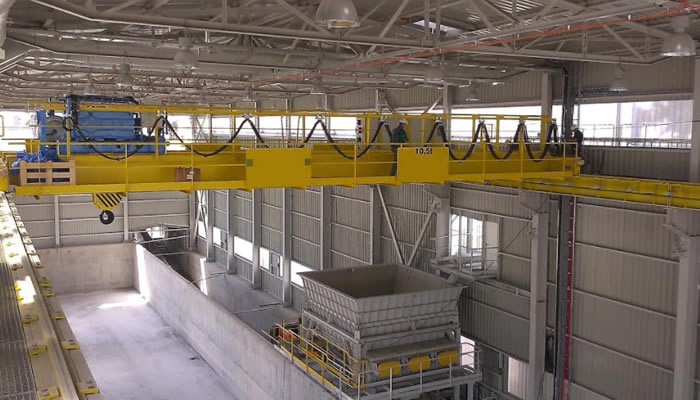

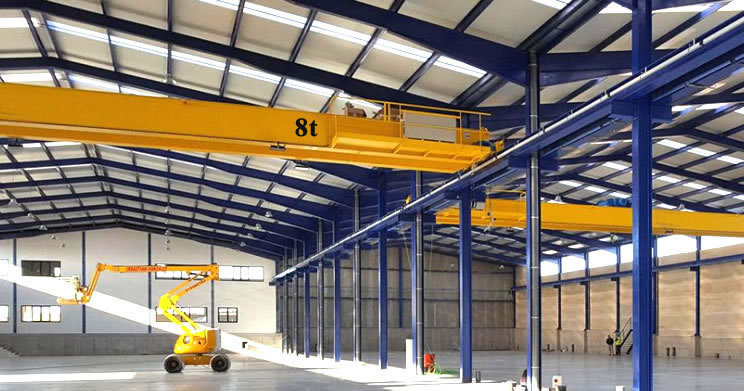

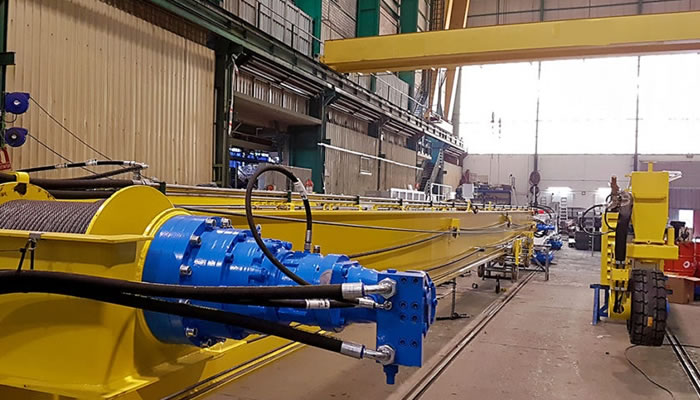

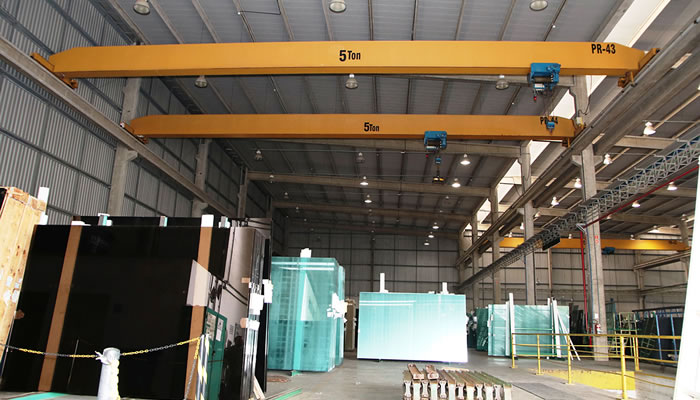

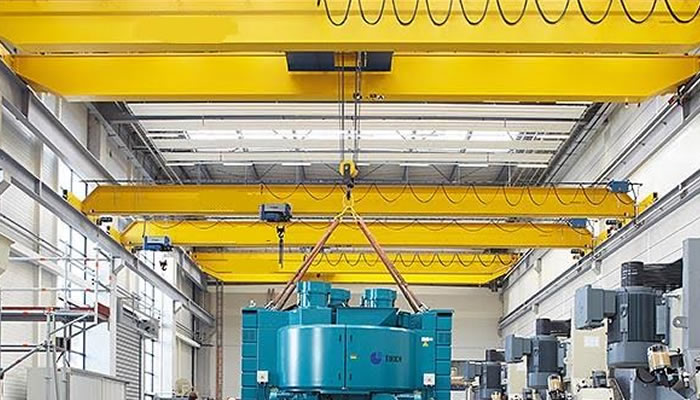

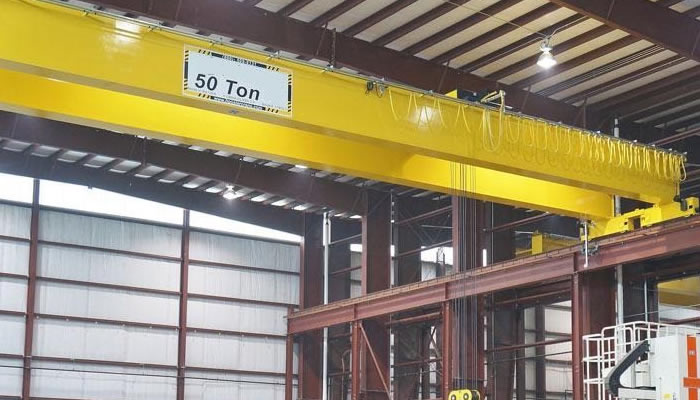

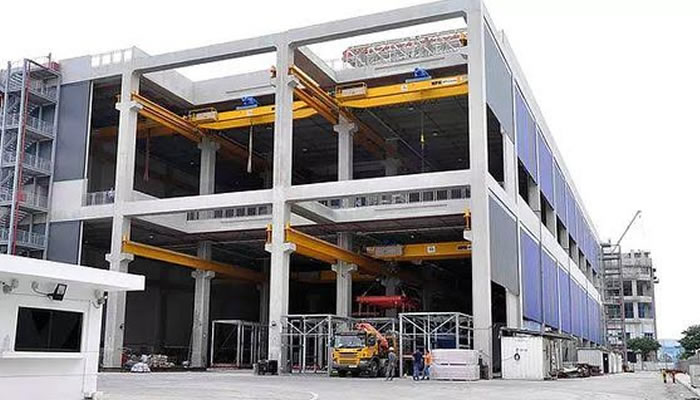

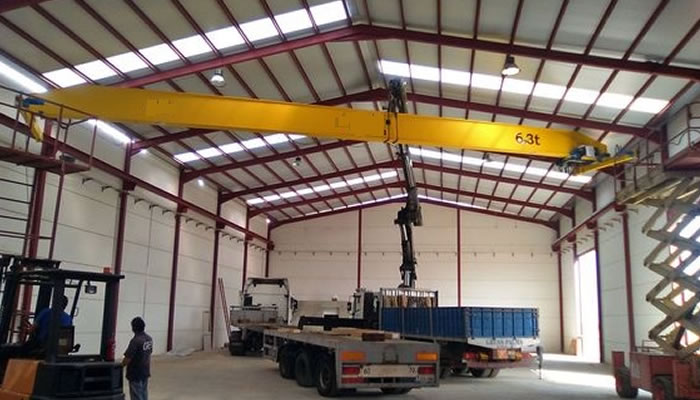

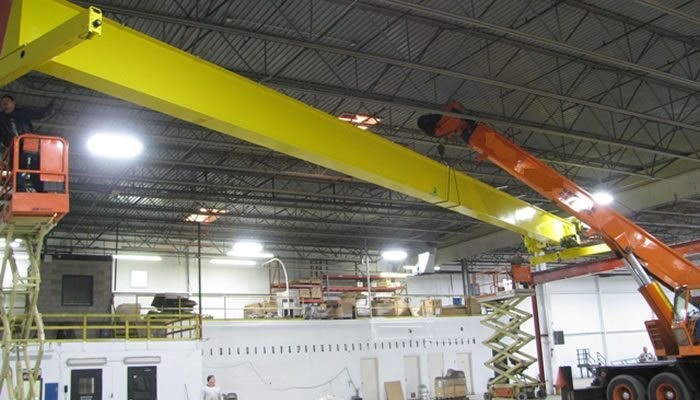

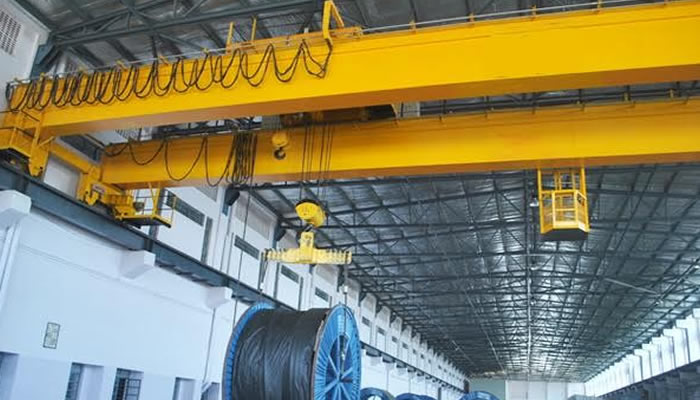

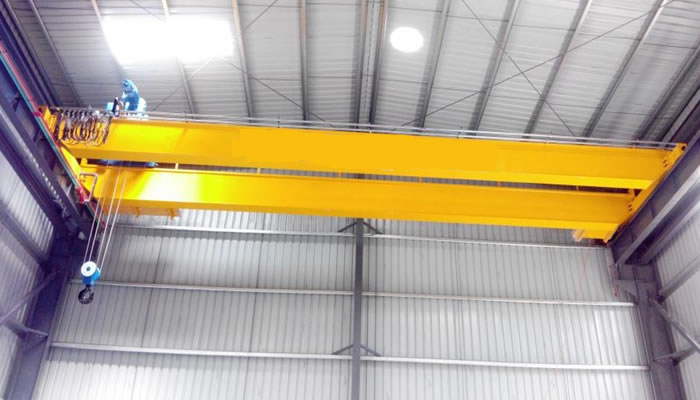

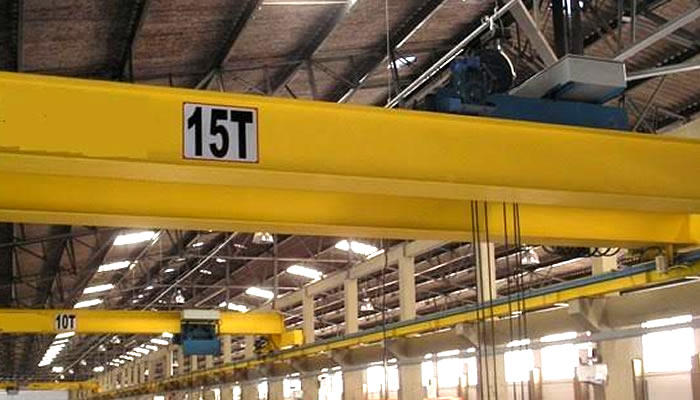

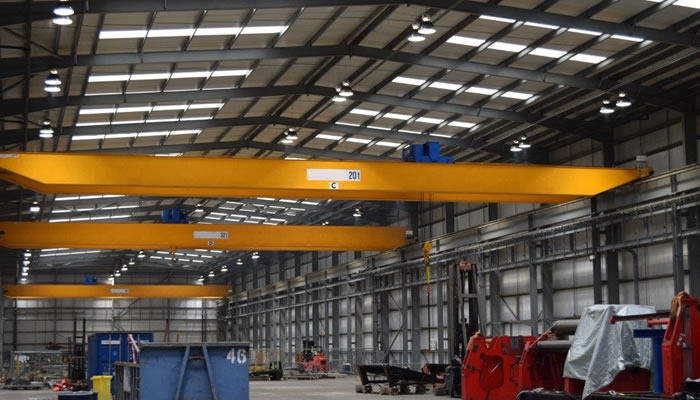

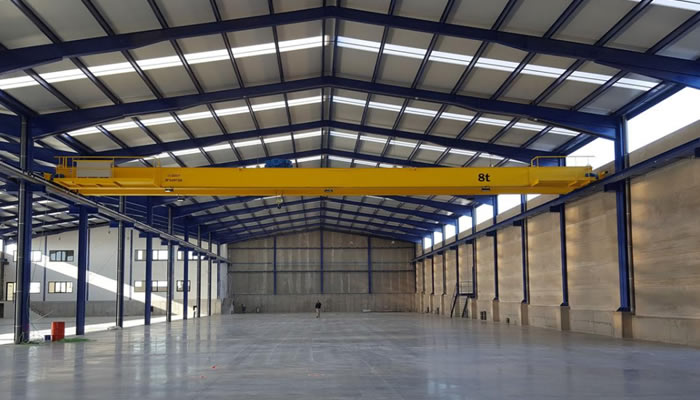

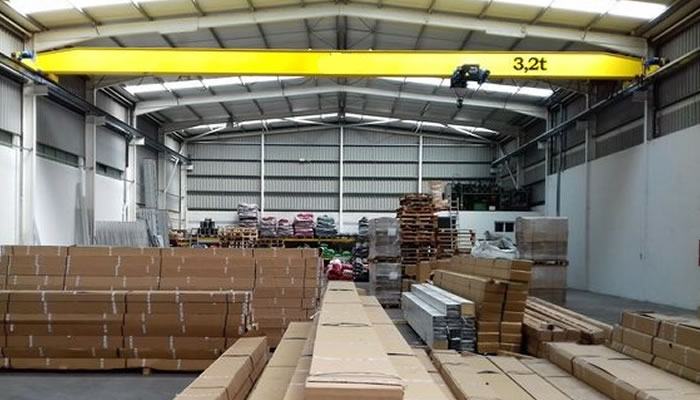

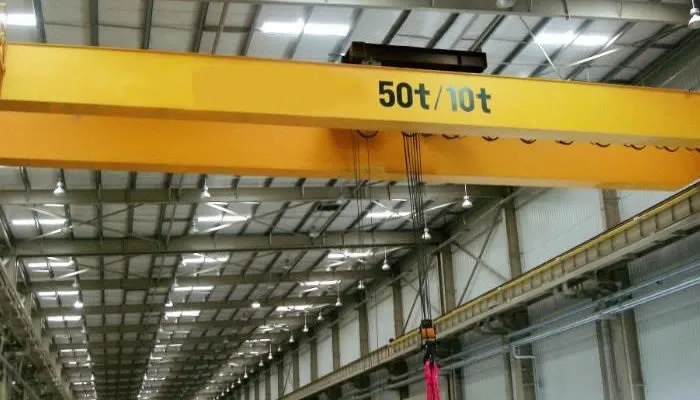

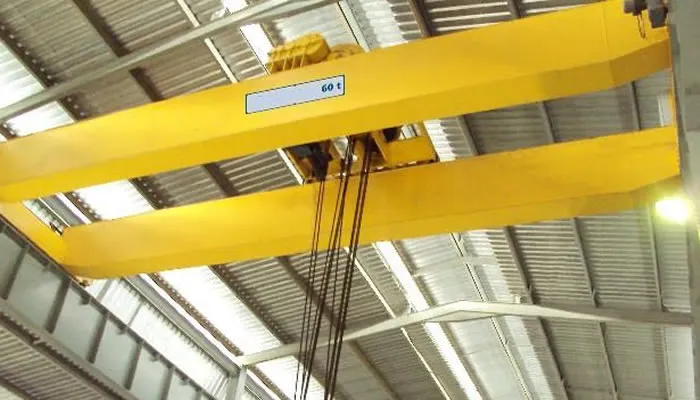

Galeria de Imagens
Perguntas Frequentes
Tire suas dúvidas sobre Pontes Univiga
01 O que é uma ponte rolante univiga?
A ponte rolante univiga é um equipamento de elevação de cargas composto por uma única viga principal, apoiada sobre trilhos fixados nas laterais do galpão ou em colunas de sustentação. Sobre essa viga desliza uma talha elétrica de cabo de aço, responsável pelos movimentos de elevação e de direção (transversal ao longo da viga), enquanto a própria ponte se desloca longitudinalmente sobre os trilhos, cobrindo toda a extensão do vão. Na linha da Metal Fort, a ponte univiga suporta até 20 toneladas, com vão de até 35 metros e altura de elevação de até 14 metros, além de contar com micro velocidade nas proporções 1:4, 1:6 ou 1:10 para posicionamento preciso da carga. É fabricada em conformidade com a NBR 8400 até a classificação 3M, sendo indicada para depósitos, linhas de produção e operações de carga e descarga em galpões industriais de médio porte.
02 Qual a diferença entre ponte univiga e dupla viga?
A ponte univiga possui uma única viga estrutural e é indicada para operações de médio porte, suportando cargas de até 20 toneladas em vãos de até 35 metros, com a talha elétrica se deslocando sobre a própria viga. Já a ponte dupla viga é composta por duas vigas paralelas, sobre as quais desloca-se um carro guincho - configuração que distribui melhor o esforço estrutural e permite suportar cargas muito superiores, de 5 a 350 toneladas, com vãos de até 40 metros e altura de elevação de até 60 metros. Em geral, a univiga é a opção mais econômica e compacta para operações que não exigem capacidades extremas, enquanto a dupla viga é reservada para cargas pesadas, siderúrgicas, estaleiros e instalações industriais de grande porte. A escolha entre os dois modelos depende da capacidade de carga necessária, do vão do galpão e da altura de elevação exigida pela operação.
03 Qual a capacidade máxima de carga da Ponte Univiga?
A Ponte Univiga fabricada pela Metal Fort Metalúrgica suporta cargas de até 20 toneladas, com vão de até 35 metros entre os pontos de apoio e altura de elevação de até 14 metros através da talha elétrica de cabo de aço. O equipamento é dimensionado conforme a classificação NBR 8400 até o grupo 3M, o que define parâmetros como frequência de uso e severidade das cargas ao longo da vida útil. Além da capacidade nominal, a ponte univiga conta com velocidades de translação que variam de 4 a 30 metros por minuto, dependendo da configuração escolhida, e micro velocidade nas proporções 1:4, 1:6 ou 1:10 para movimentos de precisão em operações que exigem posicionamento delicado da carga, como montagem de peças e alinhamento de estruturas. Cada projeto é dimensionado de forma personalizada, considerando o layout do galpão e a operação do cliente.
04 A ponte univiga atende à norma NBR 8400?
Sim. Todos os equipamentos de elevação de cargas fabricados pela Metal Fort Metalúrgica, incluindo a ponte univiga, são projetados e construídos em conformidade com a NBR 8400 - norma brasileira que estabelece os requisitos de cálculo, projeto e fabricação de equipamentos de movimentação e elevação de cargas. A ponte univiga é classificada até o grupo 3M dessa norma, que considera o regime de utilização do equipamento e a severidade das cargas aplicadas ao longo de sua vida útil. Essa classificação orienta o dimensionamento estrutural da viga, a escolha dos componentes mecânicos e elétricos e os coeficientes de segurança aplicados ao projeto. Seguir a NBR 8400 é essencial para garantir a segurança dos operadores, reduzir o risco de falhas estruturais e assegurar a durabilidade do equipamento, sendo um requisito observado também pelas normas regulamentadoras de segurança do trabalho, como a NR-12.
05 Como solicitar um orçamento para a Ponte Univiga?
Para solicitar um orçamento da Ponte Univiga, basta entrar em contato com a Metal Fort Metalúrgica pelo WhatsApp, telefone ou pelo formulário disponível no site, informando dados básicos da operação, como a capacidade de carga necessária, o vão do galpão, a altura de elevação pretendida e o tipo de ambiente onde o equipamento será instalado. Com essas informações, nossa equipe técnica realiza o dimensionamento adequado, considerando também fatores como o tipo de estrutura do galpão (metálico ou de concreto), a existência de caminho de rolamento e eventuais exigências específicas, como ambiente agressivo ou necessidade de eletrificação. Após a análise técnica, enviamos uma proposta personalizada com as especificações do equipamento, prazo de fabricação e condições de pagamento, incluindo a possibilidade de financiamento facilitado via Cartão BNDES para empresas que desejam investir em elevação de cargas sem comprometer o capital de giro.
