Alta capacidade para grandes vãos e grandes alturas de elevação, com precisão e segurança
Ponte Dupla Viga
A linha de pontes rolantes dupla viga Work CJ possuem alta capacidade de movimentação de carga, para operar em grandes vãos e grandes alturas de elevação, podendo trabalhar com até 350 toneladas.
Podem operar com alta ou micro velocidades, proporcionando movimentar e posicionar cargas com alta precisão.
Aplicações por Setor Industrial
A ponte dupla viga é o equipamento indicado para os setores industriais mais exigentes em termos de capacidade de carga. Na siderurgia, atende operações de lingotamento, desmolde e movimentação de placas e tarugos, suportando cargas que podem ultrapassar 300 toneladas em ciclos intensivos de trabalho — como já fornecemos para clientes do porte de Usiminas e Gerdau.
Na mineração, é utilizada na movimentação de equipamentos pesados e estruturas metálicas de grande porte, atendendo operações como as que realizamos para a Vale. Estaleiros e fabricantes de estruturas metálicas também utilizam a ponte dupla viga para montagem de grandes conjuntos, aproveitando sua altura de elevação de até 60 metros.
Em todos esses setores, a estrutura de duas vigas paralelas com carro guincho garante estabilidade e segurança para operações que não admitem falhas.
Guia de Seleção: Quando a Dupla Viga é Necessária
A ponte dupla viga é necessária sempre que a operação exigir cargas superiores a 20 toneladas, vãos maiores que 35 metros ou alturas de elevação além dos 14 metros atendidos pela ponte univiga. Sua capacidade de 5 a 350 toneladas cobre desde operações de médio-grande porte até as demandas mais pesadas da indústria pesada.
A classificação NBR 8400 até o grupo 5M — a mais exigente entre os modelos da Metal Fort — indica que o equipamento é dimensionado para uso intensivo e cargas frequentemente próximas ao limite nominal, cenário comum em siderúrgicas e mineradoras que operam em regime contínuo.
Processo de Instalação e Prazo de Entrega
Por se tratar de um equipamento de grande porte, a instalação da ponte dupla viga exige um planejamento estrutural mais detalhado, incluindo o dimensionamento do caminho de rolamento, das vigas de sustentação e, quando aplicável, da eletrificação longitudinal (barramento) para operações com voltagem de 220V, 380V ou 440V.
Nossa equipe técnica realiza o levantamento completo da estrutura do galpão antes da fabricação, garantindo compatibilidade com a edificação existente. A montagem é acompanhada por equipe especializada, com testes de carga proporcionais à capacidade nominal do equipamento antes da entrega final ao cliente.
Garantia e Suporte Pós-Venda
Equipamentos de grande porte como a ponte dupla viga recebem acompanhamento técnico próximo durante toda a garantia, com inspeções que consideram o regime de uso intensivo típico dos setores que atendemos.
Como esses equipamentos operam com frequência elevada e cargas pesadas, recomendamos um programa de manutenção preventiva mais rigoroso, alinhado à classificação 5M da NBR 8400. Nossa equipe técnica oferece suporte para estruturar esse programa, reduzindo o risco de paradas não planejadas em operações onde o custo de inatividade é elevado.

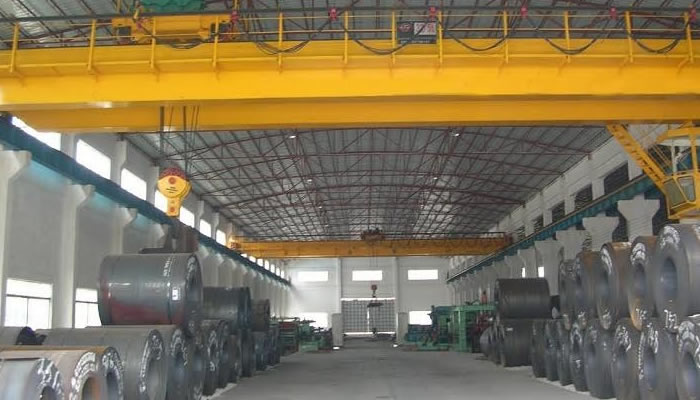

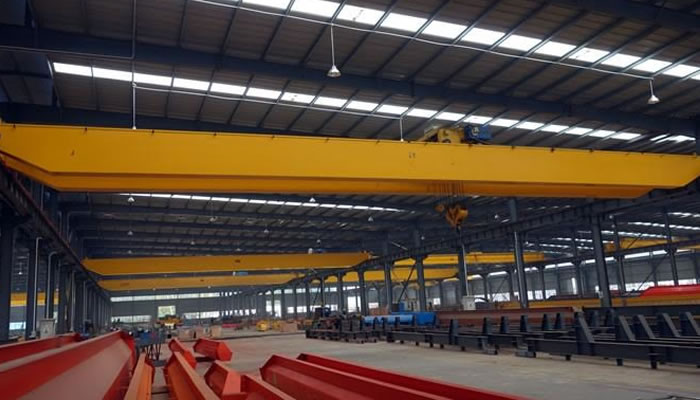

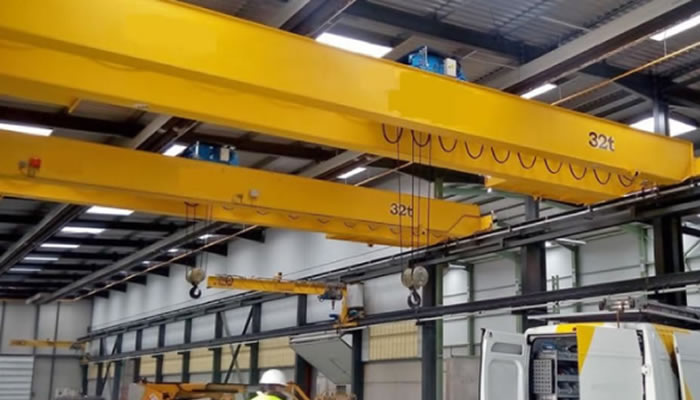

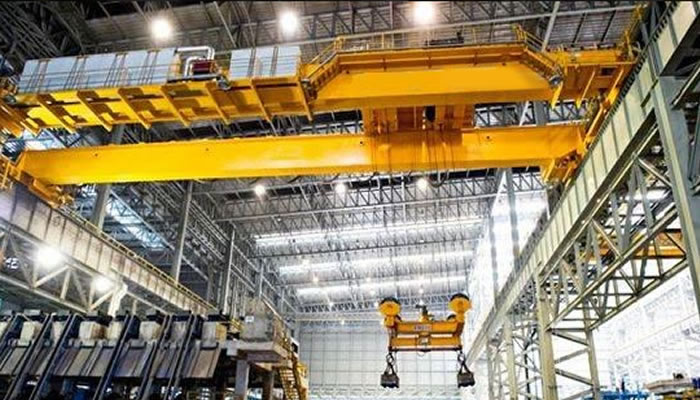

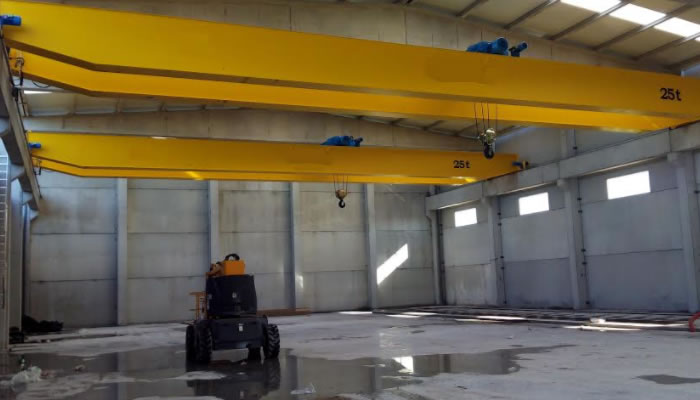

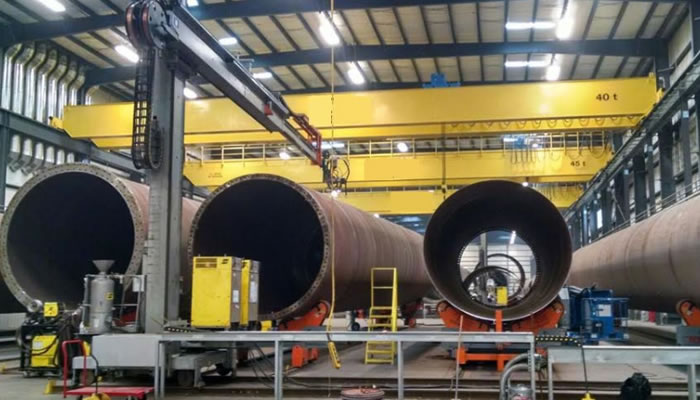

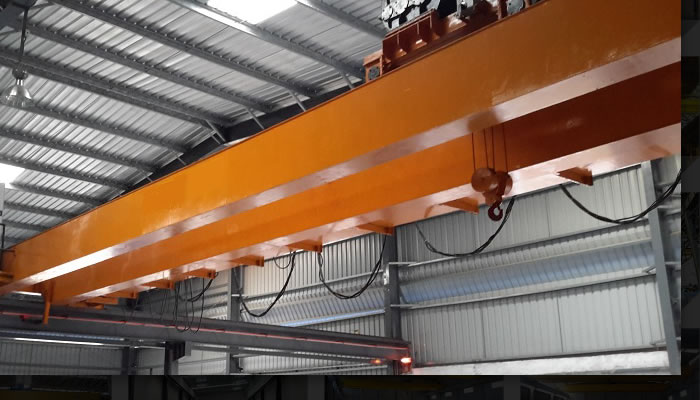

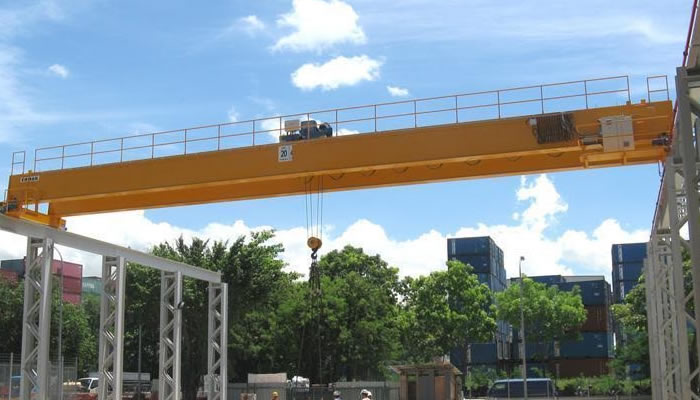

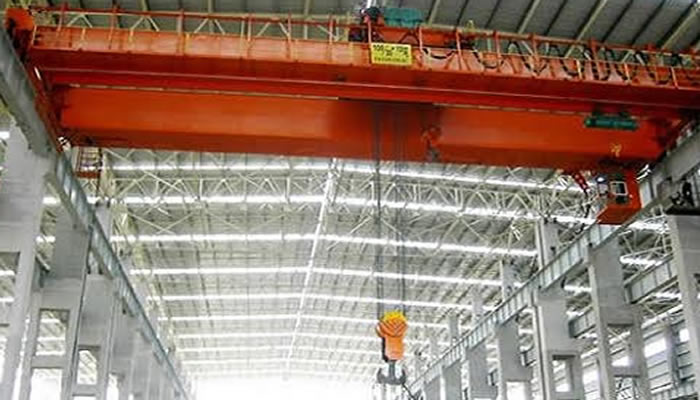

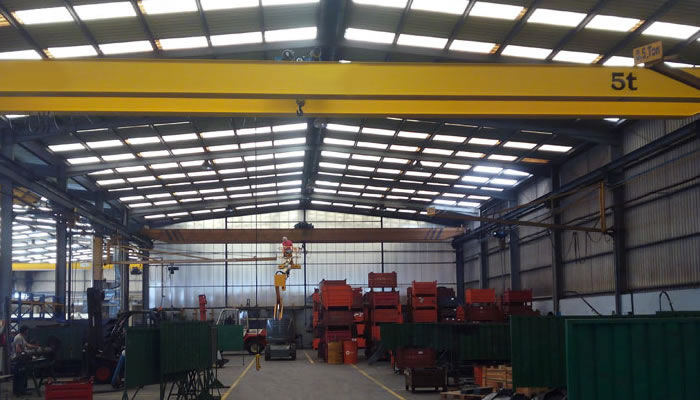

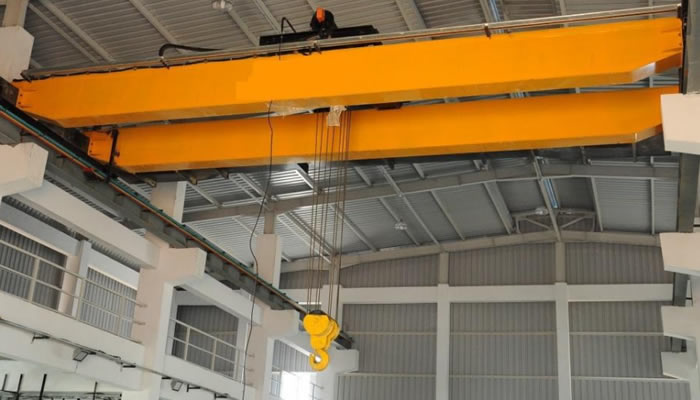

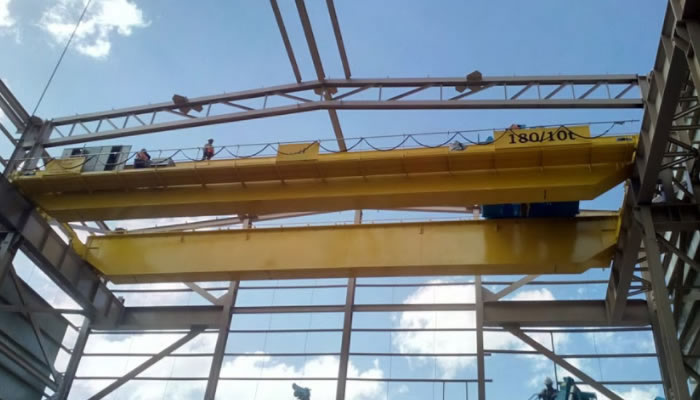

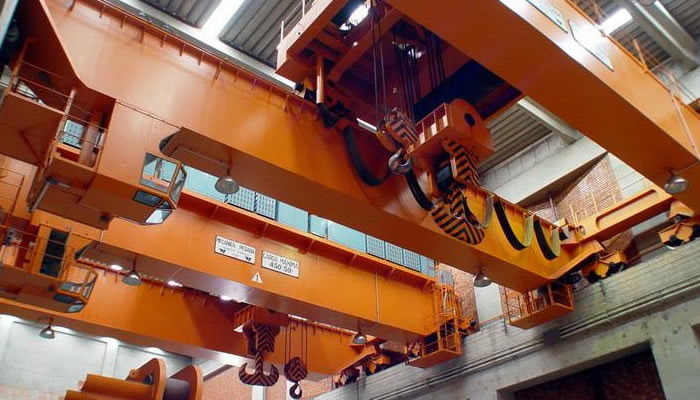

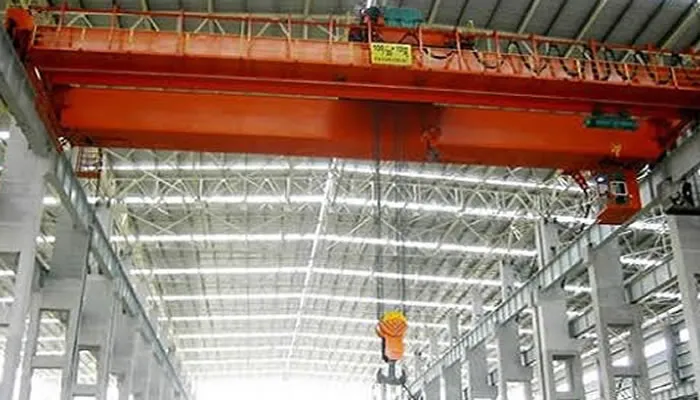

Galeria de Imagens
Perguntas Frequentes
Tire suas dúvidas sobre Ponte Dupla Viga
01 O que é uma ponte rolante dupla viga?
A ponte rolante dupla viga é um equipamento de elevação de cargas composto por duas vigas estruturais paralelas, apoiadas sobre trilhos fixados nas laterais do galpão. Sobre essas vigas desloca-se um carro guincho, responsável pelos movimentos de elevação e direção da carga, enquanto a estrutura completa se movimenta longitudinalmente ao longo do vão. Essa configuração de duas vigas distribui melhor os esforços estruturais em comparação com a ponte univiga, permitindo suportar cargas muito superiores - de 5 a 350 toneladas - e vãos de até 40 metros, com altura de elevação de até 60 metros. A linha Work CJ da Metal Fort é fabricada conforme a NBR 8400 até a classificação 5M, indicada para regimes de trabalho intensos, e conta com micro velocidade nas proporções 1:4, 1:6 e 1:10 para posicionamento preciso em operações industriais pesadas, como siderúrgicas, estaleiros e fábricas de estruturas metálicas.
02 Qual a altura máxima de elevação da Ponte Dupla Viga?
A Ponte Dupla Viga Work CJ, fabricada pela Metal Fort Metalúrgica, pode alcançar até 60 metros de altura de elevação, tornando-a adequada para galpões e instalações industriais de grande porte, como siderúrgicas, estaleiros e fábricas de estruturas metálicas de grande altura. Essa capacidade é resultado do carro guincho de alta performance, que se desloca sobre as duas vigas paralelas da estrutura, combinado a motores e redutores dimensionados para operar com cargas de até 350 toneladas. A altura de elevação necessária varia conforme o projeto: operações com pé-direito elevado, ou que exigem movimentação de cargas entre diferentes níveis de um galpão, se beneficiam diretamente dessa capacidade. Além da altura de elevação, a velocidade de elevação do carro guincho pode ser configurada entre 0,5 e 12 metros por minuto, permitindo tanto operações rápidas de transporte quanto movimentos lentos e precisos.
03 A Ponte Dupla Viga permite micro velocidade?
Sim. O carro guincho da Ponte Dupla Viga Work CJ opera com micro velocidade nas proporções 1:4, 1:6 e 1:10, um recurso que reduz drasticamente a velocidade de movimentação da carga em relação à velocidade nominal do equipamento. Essa função é fundamental em operações que exigem posicionamento extremamente preciso, como o encaixe de peças pesadas, a montagem de estruturas metálicas ou a movimentação de cargas em espaços reduzidos, onde qualquer oscilação pode comprometer a segurança da operação ou danificar a carga. A micro velocidade pode ser aplicada tanto nos movimentos de elevação quanto nos de translação e direção, dependendo da configuração escolhida no projeto. Essa característica, combinada à capacidade de suportar cargas de até 350 toneladas e alturas de elevação de até 60 metros, torna a Ponte Dupla Viga uma solução completa para operações que exigem, ao mesmo tempo, alta capacidade e controle fino de movimento.
04 Quais normas técnicas regem a fabricação da Ponte Dupla Viga?
A Ponte Dupla Viga é fabricada em conformidade com a NBR 8400, norma brasileira que estabelece os critérios de cálculo, projeto, fabricação e inspeção de equipamentos de movimentação e elevação de cargas. Na linha Work CJ, o equipamento é classificado até o grupo 5M dessa norma, a classificação mais exigente entre os modelos da Metal Fort, reservada para regimes de trabalho intensos e cargas de grande severidade. Esse enquadramento define parâmetros estruturais como os coeficientes de segurança aplicados à viga, aos trilhos e ao carro guincho, além dos requisitos dos componentes mecânicos e elétricos utilizados. Além da NBR 8400, o projeto e a operação do equipamento também devem considerar as Normas Regulamentadoras de segurança do trabalho, especialmente a NR-12, que trata da segurança em máquinas e equipamentos, garantindo a segurança dos operadores durante toda a vida útil do equipamento.
05 Como solicitar orçamento para a Ponte Dupla Viga?
Para solicitar um orçamento da Ponte Dupla Viga, entre em contato com a Metal Fort Metalúrgica pelo WhatsApp, telefone ou pelo formulário de contato do site, informando a capacidade de carga necessária, o vão e a altura de elevação pretendidos, além de detalhes sobre o galpão onde o equipamento será instalado, como tipo de estrutura, existência de caminho de rolamento e eventuais condições ambientais adversas. Como se trata de um equipamento de grande porte, capaz de suportar até 350 toneladas, o dimensionamento é sempre realizado de forma personalizada pela nossa equipe técnica, que avalia cálculos estruturais, especificações do carro guincho e requisitos elétricos do projeto. Após essa análise, enviamos uma proposta detalhada com as especificações técnicas, prazo de fabricação, montagem e condições de pagamento, incluindo a opção de financiamento via Cartão BNDES.
